کانوایر مودولار
نوار نقاله یا کانوایر جزو کاربردی‌ترین وسایل صنعتی در حوزه تولید و … است. مودولار یا ماژولار جزو یکی از انواع مختلف کانوایر است. از زمان معرفی کانوایرها 30 سال میگذرد و در این مدت کانوایرهای مودولار پلاستیکی محبوبیت زیادی پیدا کرده است.

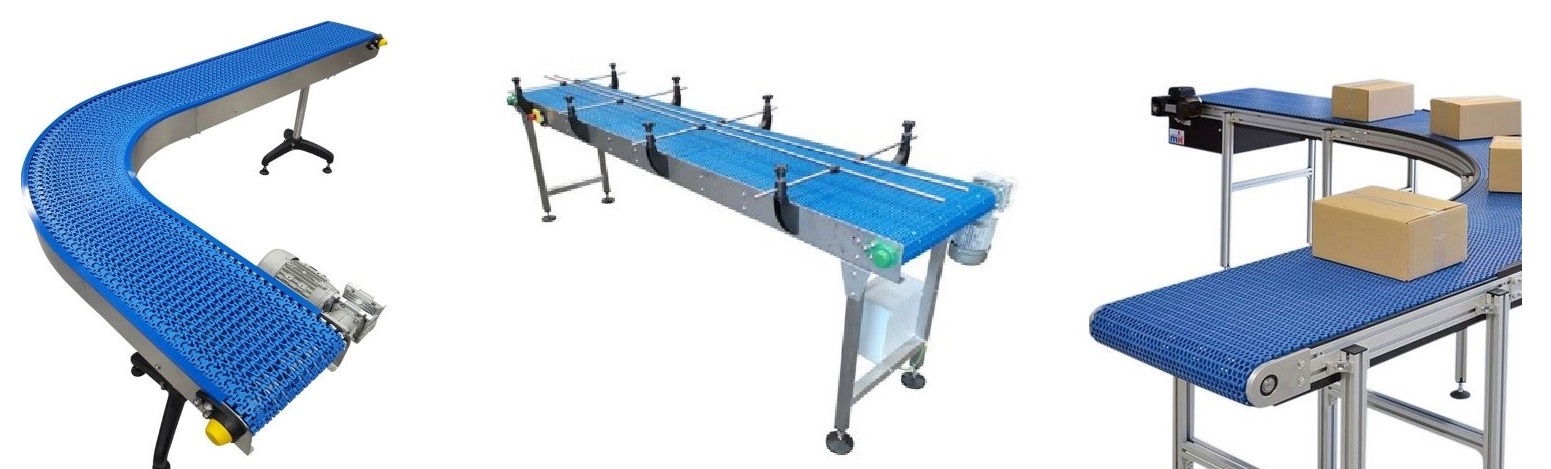

انواع کانوایر مودولار
مودولارها جنس‌های مختلفی دارند: PPT (پلی‌پروپیلن)، PE (پلی‌اتیلن) و POM (آسیتال). البته پلاستیک‌های دیگری نیز وجود دارند؛ ولی موارد ذکر شده از جمله رایج‌ترین‌ها هستند. هر نوع پلاستیک، دارای مجموعه‌ای از ویژگی‌های منحصربه‌فردی است که روی کاربرد انتقال‌دهنده تأثیر می‌گذارد. برخی از این ویژگی‌ها، حاوی سختی، مقاومت دمایی، مقاومت شیمیایی، استحکام، ضریب اصطکاک و چگالی هستند.
مزایای کانوایر مودولار
تسمه‌های مودولار به صورت لولای باز یا لولای بسته (open or closed hinge) ارائه می‌شوند. مجدداً، کاربرد روی انتخاب تأثیرگذار است. انواع بسته لولا برای کاربری‌های غیر غذایی و بسیار سنگین طراحی شده‌اند و لولای باز برای کاربردهایی که بهداشت بسیار مهم است، استفاده می‌شوند. اتصالات خاص برای فراهم‌کردن شکاف‌هایی بین اتصالات طراحی شده‌اند و ازاین‌رو امکان دستیابی به میله‌های نسبتاً لولایی فراهم می‌کند. بهداشت، بسیار ارتقا می‌یابد.

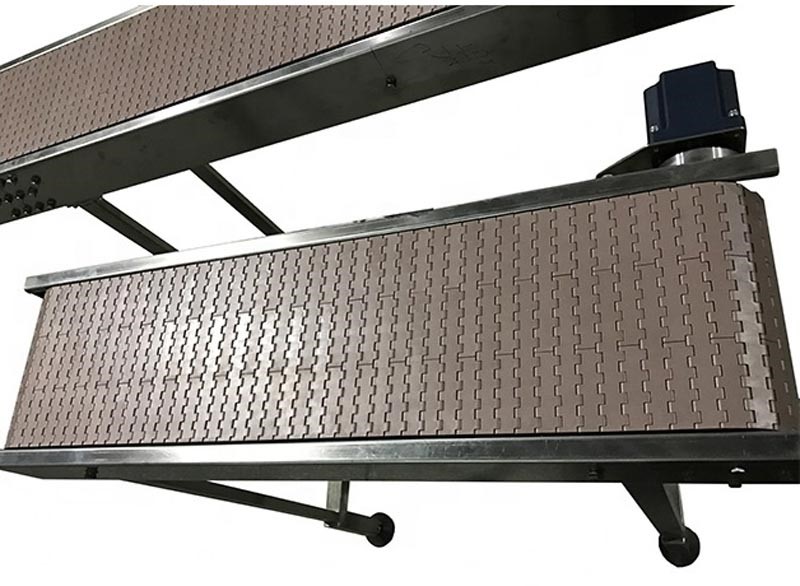

کانوایرهای پلاستیکی مودولار به دلیل استحکام به‌صورت آجرچین مونتاژ می‌شوند و می‌توانند با هر طول و عرض بنابه‌درخواست مشتری طراحی شوند. گام‌ها، اندازه‌های مختلفی دارند تا برای هر نوع طراحی قابل‌استفاده باشند. ½” برای انتقال‌های استحکامی کاربرد دارند، درحالی‌که محصولاتی با گام‌های بزرگ‌تر 2” برای انتقال بارهای سنگین‌تر بکار می‌روند.
بسیاری از تولیدکنندگان غذایی، استفاده از تسمه‌های مودولار را به دلیل بهداشتی بودن آنها، می‌پذیرند. (مانند ترمو پلاست‌های بدون منفذ، سطوح برجسته که به‌راحتی تمیز می‌شوند، میله‌های نسبتاً لولایی) نیاز به نگهداری کمتر و سهولت تعمیر دارند. تولیدکنندگان صنعتی همچنین به ارزش تسمه‌های مودولار پلاستیک هنگام افزودن آنها به خطر نهایی پی برده‌اند. این مزایای درونی حاوی استحکام بالا، وزن کمتر، سطوح پائین اصطکاک، همانند مقاومت در برابر خورندگی و ساییدگی هستند. تسمه‌های مودولار پلاستیکی کارایی کارخانه را افزایش داده و هزینه‌های تولیدی را به حداقل رسانده و زمان اتلاف شدۀ کارخانه را کاهش می‌دهد.
اجزای کانوایر مودولار
مودولار از میله‌های ماژولار تزریقی و میله‌های لولایی تشکیل شده‌اند، تسمه‌های مودولار پلاستیکی نیز متصل شده‌اند و توسط چرخ‌دنده‌های پلاستیکی پیگیری می‌شوند. این سیستم ردیابی و درایو از سرخوردگی جلوگیری کرده و مانع از آسیب به لبۀ تسمه شده و احتمال آلودگی و خرابی تسمه قبل از موعد را کاهش می‌دهد.
نحوه عملکرد کانوایر مودولار
طراحی تسمه‌های مودولار پلاستیکی تا حد زیادی تعمیرات را تسهیل می‌کند، چون به هیچ ابزار تخصصی نیاز ندارند. هر مودولار آسیب‌دیده به‌راحتی می‌تواند با خروج‌کردن لوله مجاور بدون نیاز به حذف کل تسمه از ساختار کانوایر جایگزین شود.
همان‌طور که قبلاً اشاره شد، کانوایرهای مودولار پلاستیکی با چرخ دنده‌ها و شافت های درایو مجهز شده‌اند. چرخ دنده هایی با سوراخ های مربع همراه با شافت های مربع جزو رایج ترین آنها هستند. این مسائل، ضریب کارایی درایو را با انتقال گشتاور مثبت به چرخ‌دنده‌ها ارتقا می‌دهد. در عوض، تسمه به طور مؤثری نصب می‌شود، چون یک چرخ‌دنده به طور مثبتی تحت نظر یک تسمه کار می‌کند (مانند چرخ‌دنده و زنجیر روی دوچرخه). این کارایی‌ها امکان کاربرد موتور درایو با اسب بخار کمتر را فراهم می‌کند که منجر به ذخیره انرژی برای کارخانه می‌شود. برخلاف سیستم‌های flat-belt که به فشار بالا برای گشتاور انتقال از موتور درایو به تسمه نیاز دارند. تسمه‌های پلاستیکی، سیستم های کم تنشی هستند. این مسئله امکان طراحی ساختارهای کانوایری که هزینه های تولیدی کارخانه را به حداقل رسانده را فراهم می‌کند.
کاربرد کانوایر مدولار
کانوایر مودولار غالباً برای انتقال مواد بدون هیچ نظمی، اغلب حجیم و سنگین استفاده می‌شود. این کانوایرها برای انتقال کاغذ، صنایع لوازم‌خانگی یا پرینت ایده‌آل هستند. طراحی کانوایر مودولار بسیار شبیه به نوار نقاله است؛ ولی سطح انتقالی قطعات بهم وصل شده پلاستیکی هستند.
سیستم انتقال مخصوص برای پالت‌های صنعتی نیز محسوب می‌شوند. این سیستم در کارخانهٔ تولید کاغذ برای بسته‌بندی و مقوا استفاده می‌شود. این سیستم حاوی تسمه‌نقاله و بالابر مجزا است. یکی از مودولارها روی بالابر تقسیم‌شده، نصب شده‌اند.
مدولارهای پلاستیکی هزاران کاربرد در صنایع گوشت گاو، گوشت مرغ، غذای دریایی، نان، شیرینی، میان‌وعده‌ها، میوه و سبزی، نوشیدنی، آبجوسازی، تولیدات ظروف، کارتن‌سازی، روزنامه، منسوجات و صنایع خودروسازی دارند.
ردیابی، سهولت تعمیر، اتلاف وقت بسیار اندک، بهداشتی بودن، اصطکاک پائین، مقاومت شیمیایی خوب و تهویه بسیار عالی از مزایای کاربرد مودولارهای پلاستیکی به‌عنوان یک عضو پایدار در این صنایع است.
