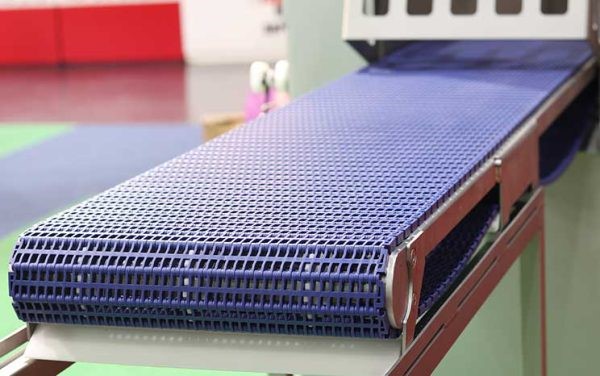

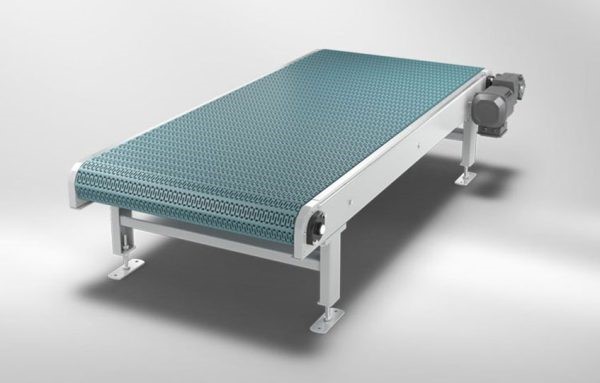

معرفی تسمه نقاله مدولار
این تسمه‌نقاله را در بازار با نام های مختلفی ازجمله تسمه نقاله پلاستیکی یا زنجیر نقاله مدولار را نیز به کار می‌برند. این تسمه از جنس پلاستیک مقاوم بوده و از مونتاژ قطعات پلاستیکی کوچک با سایز استاندارد ساخته می‌شود، با در کنار یکدیگر قراردادن این قطعات تسمه‌نقاله‌ای با عرض و طول مشخص، مقاوم در برابر ضربه و وزن بالا به دست می‌آید که باتوجه‌به پلاستیکی بودن آن در بسیاری از خطوط شستشوی مواد بهداشتی و غذایی کاربرد دارد. در واقع پلاستیکی بودن تمام اجزاء تسمه‌نقاله مدولار اعم از قطعات کوچک تسمه، پیم، قفل و چرخ‌دنده‌های حرکتی زیر نوار، این نوع تسمه را به‌گونه‌ای ضد آب کرده است. دیگر مزیت این تسمه‌ها حرکت کنترل‌شده‌تر و عدم سرخوردن تسمه حین حرکت است که به‌واسطه درگیر بودن شبکه‌های زیر تسمه با چرخ‌دنده به وجود می‌آید.
تنوع بالای تسمه‌های مدولار از لحاظ نوع حرکت، گام و شکل ظاهری، امکان نصب انواع پروفیل، حرکت گام دار و کنترل شده و همچنین مقاومت بالا در برابر آب، بخار آب و بسیاری از مواد شیمیایی باعث شده تا مصرف این تسمه‌ها در صنایع مختلف روزبه‌روز افزایش یابد. دیگر مشخصه‌ای که تسمه‌نقاله مدولار را بسیار اقتصادی کرده است قابلیت ترمیم و جایگزینی قطعات آسیب‌دیده بدون نیاز به تعویض کل نوار است.
انواع تسمه نقاله مدولار
مدولارها جنس‌های مختلفی دارند PP :پلی‌پروپیلن، PE پلی‌اتیلن، POM (آسیتال). البته پلاستیک‌های دیگری نیز وجود دارند؛ ولی موارد ذکر شده ازجملهٔ رایج‌ترین‌ها هستند. تسمه‌نقاله مدولار از نظر ساختار و نوع مونتاژ دارای انواع مختلفی است. برخی از این نوار نقاله‌ها شامل موارد زیر هستند:
• دو اینچ شانه‌ای
• مدولار بت گام
• نوار نقاله رول دار
• تسمه‌نقاله سردکن
• نوار نقاله گام دو اینچ
• نوار نقاله گام دو اینچ مشبک
• نوار نقاله مدولار چرخشی
• نوار نقاله اسپیرال گام یک اینچ
• نوار نقاله مدولار اصلاح و تفکیک
• تسمه نقاله پلاستیکی گام یک اینچ
• تسمه نقاله گام یک اینچ مشبک
• نوار نقاله تخت حرکت مستقیم
• گام دو اینچ سایدوال و تیغه‌ای
• نوار نقاله دوطبقه، سه طبقه و چهار طبقه
• تسمه نقاله مدولار گام یک اینچ ضدسایش
• نوار نقاله شیب‌دار دومرحله‌ای و یک‌مرحله‌ای
کاربردهای تسمه نقاله مدولار
• خطوط بسته‌بندی
• برنامه‌های خنک‌کننده و خشک‌کردن (هوا می‌تواند از طریق تسمه نفوذ کند)
• خطوط آبگیری و آبمیوه سازی
• خطوط مونتاژ
• سیستم‌های چرخشی و زاویه‌دار
• سینی ادغام یا روتینگ
• توزیع انبار
• اتاق‌های تمیز
• کاربردهای دارویی
مزایای تسمه نقاله مدولار
• امکان تغییر اندازه تسمه (افزایش یا کاهش طول)
• امکان پاک‌سازی و نگهداری آسان
• عدم نیاز به روانکاری
• نظافت راحت‌تر، عدم انتقال آلودگی و حفظ بهداشت
• حرکت به‌صورت مستقیم و زاویه‌دار
• تنوع قابل‌توجه
• امکان انتقال مواد با حجم و سرعت بالا
• مقاوم‌بودن در برابر رطوبت، ضربه، سایش، دما و مواد شیمیایی
• داشتن پله، دیواره و جلوگیری از سرخوردن و افتادن محصولات حین حمل
معایب تسمه نقاله مدولار
• هزینه خود تسمه می‌تواند در برخی موارد در مقایسه با تسمه‌نقاله معمولی پرهزینه باشد. این مورد به دلیل هزینه‌های سنگین مواد اولیه پلیمری و قالب تزریق است.
• این نوار نقاله‌ها بر خلاف تسمه‌نقاله‌های صاف معمولی نمی‌توانند با سرعت بالا کار کنند که در برخی از محیط‌ها این می‌تواند مشکل‌ساز باشد.
• تسمه‌های مدولار پلاستیکی نیز دارای گام تنظیمی هستند، به این معنی که هر جای تسمه باید مطابق با چرخ‌دنده‌های موجود باشد.
مشخصات فنی تسمه نقاله مدولار
1. تسمه‌های نقاله یا زنجیر نقاله پلاستیکی دارای قطعاتی با ابعاد بین ۸.۵ الی ۱۷ سانتی‌متر
2. مقاوم در برابر ترکیبات اسیدی
3. مقاوم در برابر ترکیبات قلیایی و چربی
4. مقاوم در برابر سایش
5. مقاوم در برابر خوردگی
6. مقاوم در برابر شکستگی
7. قابلیت ایجاد به‌صورت مشبک و پله‌ای و ساده
8. استفاده از چرخ‌دنده‌های پلاستیکی جهت حرکت تسمه
9. امکان استفاده در خطوط جهت آب‌کشی مواد حمل شونده
10. امکان استفاده در حمل مواد سنگین
11. دمای کاری ۴۰- الی ۹۵ درجه سانتی‌گراد
12. دارای ضریب ۱۷
13. گام یک اینچ اسپیرال ۲۵۴ میلی‌متر، گام تسمه دو اینچ ۵۰۴ میلی‌متر
